光栅尺

产品详情
产品参数

METIRIO ®是一种最先进的高精度编码器,其设计和制造旨在满足最严格的闭环纳米定位市场要求。设备开发源于产品和市场分析方面的长期经验,解决了大量设计规则以满足当今的技术挑战。它具有最大的小型化、高分辨率和速度。读头采用模块化结构,可以作为 OEM 产品提供或安装在定制的金属外壳中,以促进集成过程和可操作性。Metirio 在低功耗和特高压方面树立了新的标杆。图形用户界面结合了智能功能,以确保简化参数设置,而所有参数都可以保存到内存中以供检索。

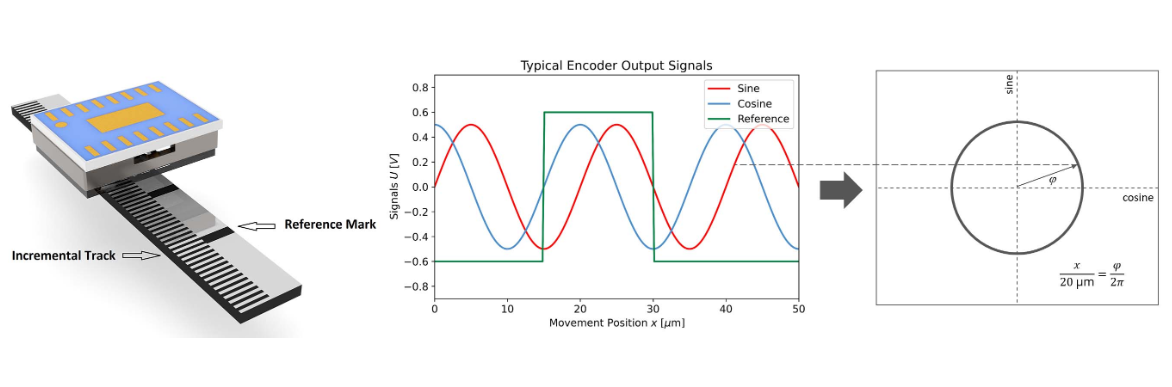

集成光源照亮一个标尺,该标尺包括一个间距为 20 µm 的增量光栅和一个带有用于绝对定位的参考标记的轨道。反射光产生干涉​​图案,该干涉图案由读取头内的二极管阵列检测。标尺和读取头之间的相对运动会产生模拟正弦和余弦信号以及 TTL 形参考标记


METIRIO Encode r的主要特点:
  • 紧凑尺寸 6.6 x 5.1 x 1.7 毫米
  • 高分辨率:0.4 nm @ 1m/s
  • 定位速度:最高 10 m/s
  • UHV 兼容性低至 10 -11 mbar
  • 工作温度范围:0 °C – 80 °C
  • 具有机械振动的恶劣环境
  • 兼容各种间距为 20 µm 的反射标尺
  • 读数头是METIRIO编码器的核心。所有的光学和电子元件都嵌入在一个非常小尺寸的倒装芯片封装中。
  • METIRIO A1专为即插即用应用而准备配备电缆、连接器和安装螺纹,以确保与闭环运动系统的连接。
  • METIRIO客户启发的选项可以根据我们的最终用户对不同安装方案的个性化要求进行定制
